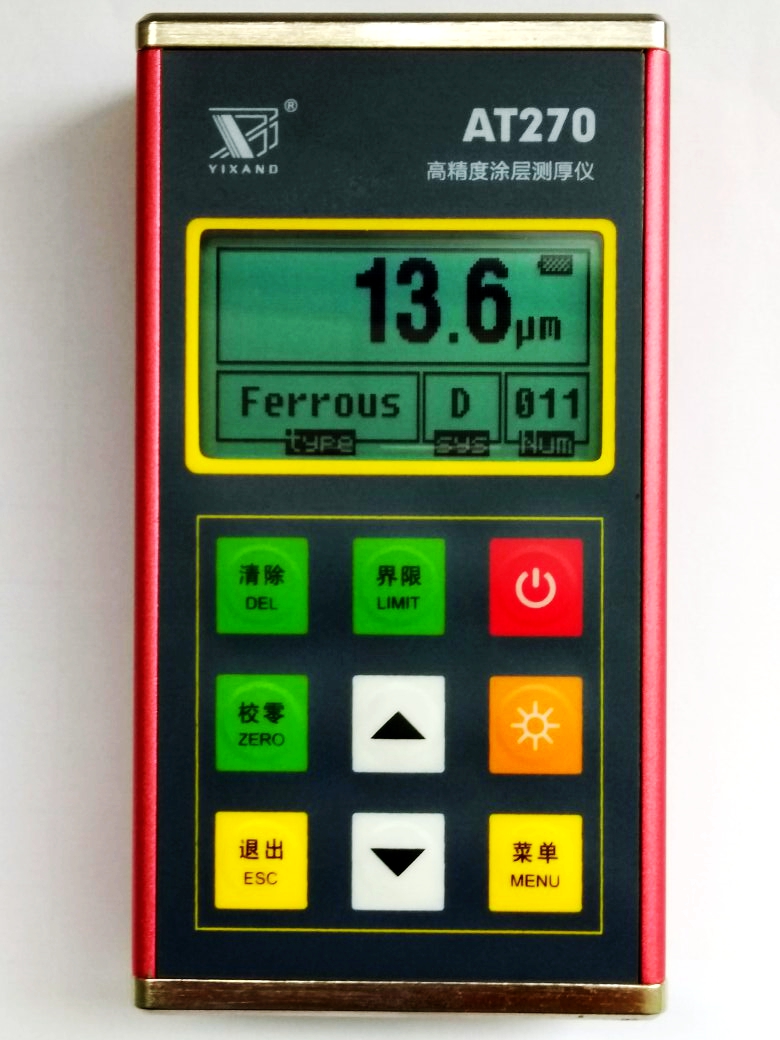

涂层测厚仪:AT270型

    概述

       本仪器是一种便携式测量仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。既可用于实验室，也可用于工程现场。通过使用不同的测头，还可满足多种测量的需要。本仪器能广泛地应用在制造业、金属加工业、化工业、商检等检测领域。是材料保护专业必备的仪器。
本仪器符合以下标准：
GB/T 4956─1985 磁性金属基体上非磁性覆盖层厚度测量  磁性方法
GB/T 4957─1985 非磁性金属基体上非导电覆盖层厚度测量  涡流方法
JB/T 8393─1996 磁性和涡流式覆层厚度测量仪
JJG 889─95 《磁阻法测厚仪》
JJG 818─93 《电涡流式测厚仪》
特点：

1. 采用了磁性和涡流两种测厚方法，即可测量磁性金属基体上非磁性覆盖层的厚度又可测量非磁性金属基体上非导电覆盖层的厚度；
2. 可使用10种测头(F400、F1、F1/90°、F5、F10、N400、N1、N1/90°、CN02、N10)；
3. 具有两种测量方式：连续测量方式（CONTINUE）和单次测量方式（SINGLE）；
4. 具有两种工作方式：直接方式(DIRECT)和成组方式(A-B)；
5. 设有五个统计量：平均值（MEAN）、最大值（MAX）、最小值（MIN）、测试次数（NO．）、标准偏差（S．DEV）；
6. 可采用单点校准和两点校准两种方法对仪器进行校准，并可用基本校准法对测头的系统误差进行修正；
7. 具有存贮功能：可存贮495个测量值；
8. 具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存贮区内的所有数据，以便进行新的测量；
9. 可设置限界：对限界外的测量值能自动报警；
10. 具有电源欠压指示功能；
11. 操作过程有蜂鸣声提示；
12. 具有错误提示功能，通过屏显或蜂鸣声进行错误提示；
13. 设有两种关机方式：手动关机方式和自动关机方式；

测量原理

本仪器采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体( 如钢、铁、合金和硬磁性钢等 )上非磁性覆盖层的厚度(如铝、铬、铜、珐琅、橡胶、油漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:珐琅、橡胶、油漆、塑料等)。

1. 磁性法(F型测头)

 当测头与覆盖层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可导出覆盖层的厚度。

1. 涡流法(N型测头)

 利用高频交变电流在线圈中产生一个电磁场，当测头与覆盖层接触时，金属基体上产生电涡流，并对测头中的线圈产生反馈作用，通过测量反馈作用的大小可导出覆盖层的厚度。


标准配置

名  称	数  量	备注
主机	1台	标准配置
F1测头	1只
标准片	5片
基体	1块
包装箱	1个
说明书（资料）	1套
其他测头		可选件
